調配殺菌系統--熱水加熱設備
在飲料生產線設備中，熱水系統是飲料生產系統中不可缺少的部分。熱水的溫度和單位時間的產水量是影響生產效率的原因之一。所以加熱設備的選型和產品質量的好壞是影響生產的主要因素之一。
熱水系統是由換熱設備、衛生泵、熱水罐和溫度控制系統組成的。
換熱設備根據換熱的結構不同分為：管式換熱器、板式換熱器。
管式換熱器的換熱原理：
管式換熱器的特點：

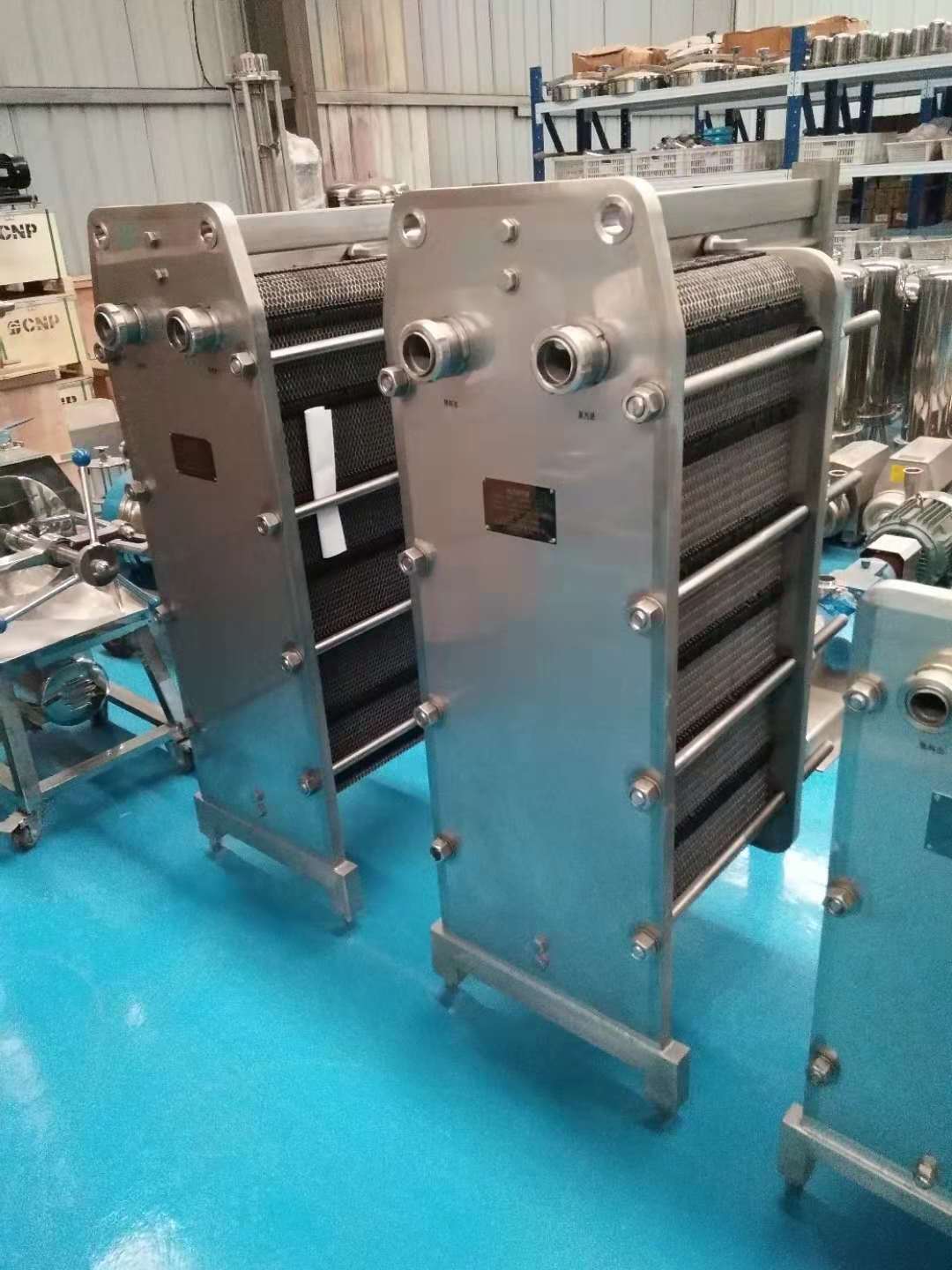

板式換熱器的基本結構板式換熱器主要由框架和板片兩大部分組成。板片由各種材料的制成的薄板用各種不同形式的磨具壓成形狀各異的波紋，并在板片的四個角上開有角孔，用于介質的流道。板片的周邊及角孔處用橡膠墊片加以密封?？蚣苡晒潭▔壕o板、活動壓緊板、上下導桿和夾緊螺栓等構成。板式換熱器是將板片以疊加的形式裝在固定壓緊板、活動壓緊板中間，然后用夾緊螺栓夾緊而成。在板式換熱器的設計選型使，一般對壓降有一定的要求，所以應對其進行校核。如果校核壓降超過允許壓降，需重新進行設計選型計算，直到滿足工藝要求為止以上就是板式換熱器工作原理的相關介紹，由于每個人需求不同，所以選擇也不同
熱水系統是由換熱設備、衛生泵、熱水罐和溫度控制系統組成的。
換熱設備根據換熱的結構不同分為：管式換熱器、板式換熱器。
管式換熱器的換熱原理：

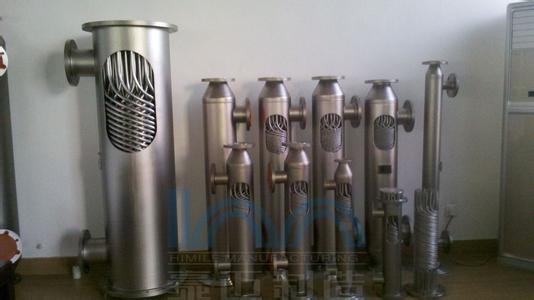

由殼體、傳熱管束、管板、折流板（擋板）和管箱等部件組成。殼體多為圓筒形，內部裝有管束，管束兩端固定在管板上。進行換熱的冷熱兩種流體，一種在管內流動，稱為管程流體；另一種在管外流動，稱為殼程流體。為提高管外流體的傳熱分系數，通常在殼體內安裝若干擋板。擋板可提高殼程流體速度，迫使流體按規定路程多次橫向通過管束，增強流體湍流程度。換熱管在管板上可按等邊三角形或正方形排列。等邊三角形排列較緊湊，管外流體湍動程度高，傳熱分系數大；正方形排列則管外清洗方便，適用于易結垢的流體。
管殼式換熱器的主要控制參數為加熱面積、熱水流量、換熱量、熱媒參數等。
管式換熱器的特點：
1.高效節能，該換熱器傳熱系數為6000-8000W/m2.0C。
2.全不銹鋼制作，使用壽命長，可達20年以上。
3.改層流為湍流，提高了換熱效率，降低了熱阻。
4.換熱速度快，耐高溫（400℃），耐高壓（2.5Mpa）。
5.結構緊湊，占地面積小，重量輕，安裝方便，節約土建投資。
6.設計靈活，規格齊全，實用針對性強，節約資金。
7.應用條件廣泛，適用較大的壓力、溫度范圍和多種介質熱交換。
8.維護費用低，易操作，清垢周期長，清洗方便。
9.采用納米熱膜技術，顯著增大傳熱系數。
10.應用領域廣闊，可廣泛用于熱電、廠礦、石油化工、城市集中供熱、食品醫藥、能源電子、機械輕工等領域。
11.傳熱管采用外表面軋制翅片的銅管,導熱系數高，換熱面積大。
12.導流板引導殼程流體在換熱器內呈折線形連續流動，導流板間距可根據合適流速進行調節，結構堅固，能滿足大流量甚至超大流量、脈動頻率高的殼程流體換熱。
13.當殼程流體為油液時，適用于粘度低和較清潔的油液換熱。
板式換熱器的工作原理：

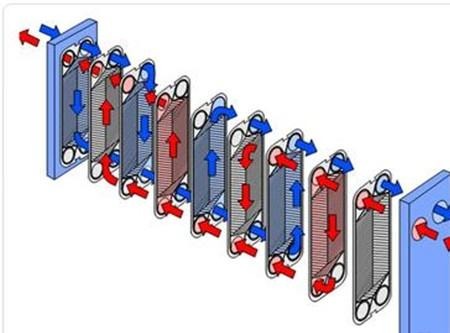

板式換熱器的結構原理可拆卸板式換熱器是由許多沖壓有波紋薄板按一定間隔，四周通過墊片密封，并用框架和壓緊螺旋重疊壓緊而成，板片和墊片的四個角孔形成了流體的分配管和匯集管，同時又合理地將冷熱流體分開，使其分別在每塊板片兩側的流道中流動，通過板片進行熱交換。板式換熱器是由一系列具有一定波紋形狀的金屬片疊裝而成的一種新型高效換熱器。各種板片之間形成薄矩形通道，通過半片進行熱量交換。它與常規的管殼式換熱器相比，在相同的流動阻力和泵功率消耗情況下，其傳熱系數要高出很多，在適用的范圍內有取代管殼式換熱器的趨勢。
板式換熱器的工作原理：
板式換熱器的結構原理可拆卸板式換熱器是由許多沖壓有波紋薄板按一定間隔，四周通過墊片密封，并用框架和壓緊螺旋重疊壓緊而成，板片和墊片的四個角孔形成了流體的分配管和匯集管，同時又合理地將冷熱流體分開，使其分別在每塊板片兩側的流道中流動，通過板片進行熱交換。板式換熱器是由一系列具有一定波紋形狀的金屬片疊裝而成的一種新型高效換熱器。各種板片之間形成薄矩形通道，通過半片進行熱量交換。它與常規的管殼式換熱器相比，在相同的流動阻力和泵功率消耗情況下，其傳熱系數要高出很多，在適用的范圍內有取代管殼式換熱器的趨勢。
板式換熱器的基本結構板式換熱器主要由框架和板片兩大部分組成。板片由各種材料的制成的薄板用各種不同形式的磨具壓成形狀各異的波紋，并在板片的四個角上開有角孔，用于介質的流道。板片的周邊及角孔處用橡膠墊片加以密封?？蚣苡晒潭▔壕o板、活動壓緊板、上下導桿和夾緊螺栓等構成。板式換熱器是將板片以疊加的形式裝在固定壓緊板、活動壓緊板中間，然后用夾緊螺栓夾緊而成。在板式換熱器的設計選型使，一般對壓降有一定的要求，所以應對其進行校核。如果校核壓降超過允許壓降，需重新進行設計選型計算，直到滿足工藝要求為止以上就是板式換熱器工作原理的相關介紹，由于每個人需求不同，所以選擇也不同
